Paneles PF

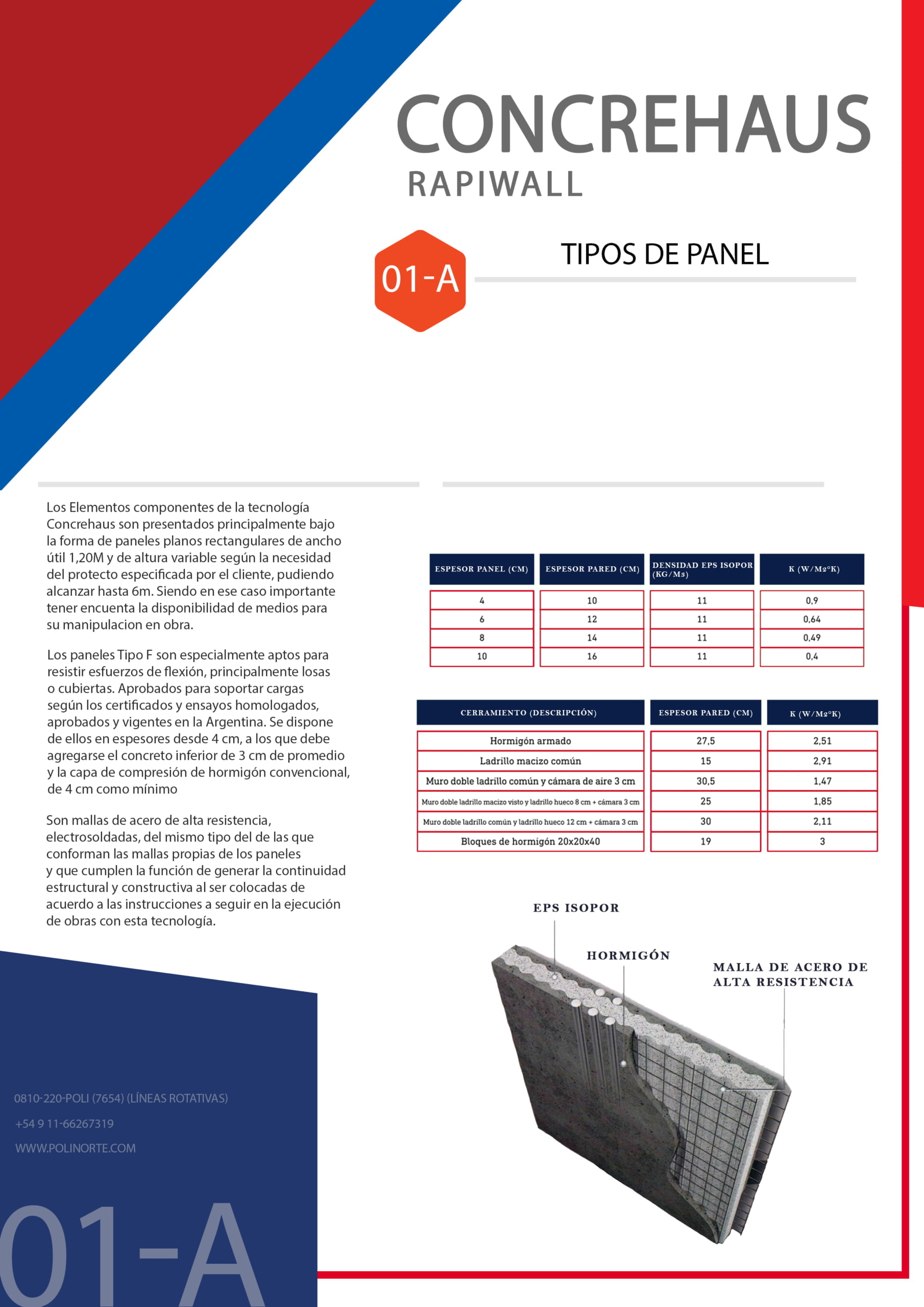

Son paneles con núcleo de EPS/Neotech (PCE/PCN) y mallas de acero de alta resistencia vinculadas mediante conectores del mismo material.
Paneles PF
Especialmente apto para resistir cargas de flexo compresión con flexión dominante, losas, cubiertas, entrepisos. Paredes o muros sometidos a presiones o fuerzas normales a su plano.
- Densidad
- Variable. Frecuente 11-12 kg/m3
- Espesor del EPS/Neotech
- Variable, entre 4 y 25 cm. Espesores frecuentes 8-10 cm para losas y cubiertas.
- Ancho del núcleo = 1.20m
- Ancho de cada malla = 1.24 m
- Ancho total = 1.28 m
- Longitud = Variable, en múltiplos de 0.1 m
- Onda típica = Variable. Típica: Longitud 8 cm (4 + 4), Amplitud 1.5 cm (0.75 + 0.75)
- Hierros longitudinales = Diámetro 3.5 mm. Cantidad 19 por panel. Separación media 6.5 cm. Acero de alta resistencia. Trafilado. Tensión proporcional 550 MPa.
- Hierros transversales = Diámetro 2.5 mm. Separación 15 cm, alternativa 7.5 cm. Acero de alta resistencia. Trafilado. Tensión proporcional 550 MPa.
- Conectores = Diámetro 3 mm. Separación longitudinal 15 cm, alternativa 7.5 cm. Separación transversal 24 cm. Acero de alta resistencia. Trafilado. Tensión proporcional 550 MPa.
- Resistencia mecánica a ser evaluada por cálculo y diseño.
- Asimilable a placa moderadamente rígida bidireccional.
- Resultados Flexión y otros ensayos = Consultar Departamento Técnico.
- Resistencia térmica: Variable con espesor. Referencia PCE08, k=0.58 W/m2°K
- Resistencia al fuego = A1 Clase C0
- Higiene = No tóxico, no radiactivo, no carcinógeno, no expele gases, ni causa daño alguno a la salud.
- Acústica = Variable. Referencia PC8 Rw= 37dB
- Durabilidad = Mayor a 50 años.
